Солнечная энергоустановка на здании офиса компании "Энергетический центр"

Мониторинг работы солнечных батарей, гарантированное электроснабжение критичных к электропитанию нагрузок, определение реальной производительности панелей в средней полосе России, прочность и устойчивость панелей в атмосферным осадкам.

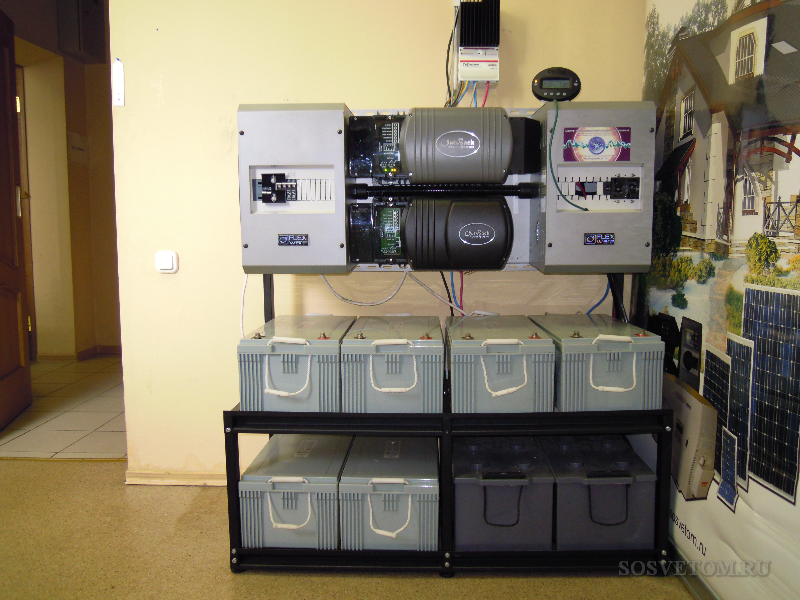

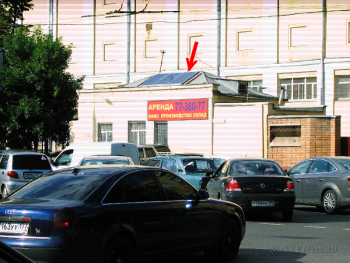

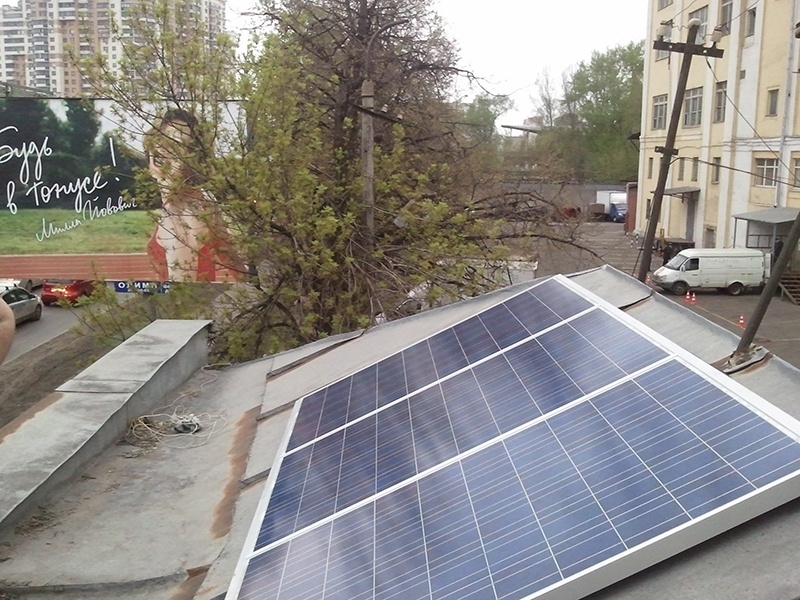

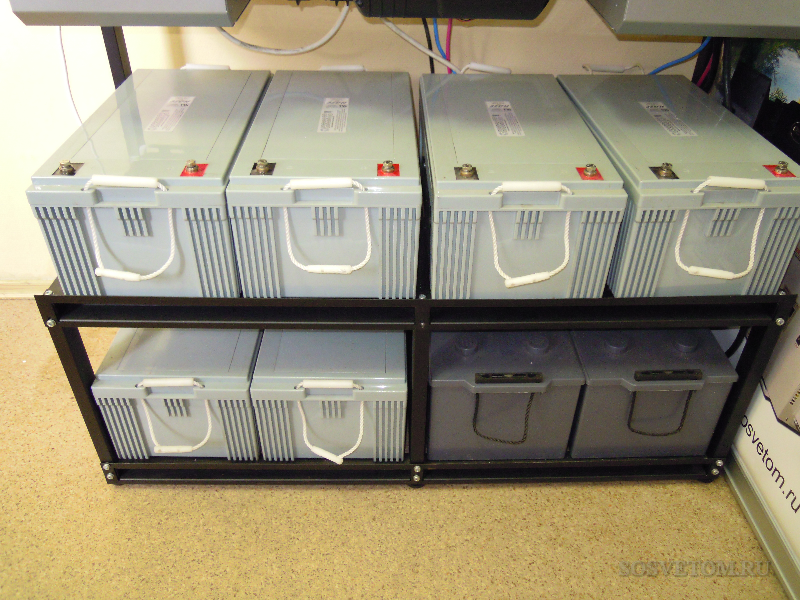

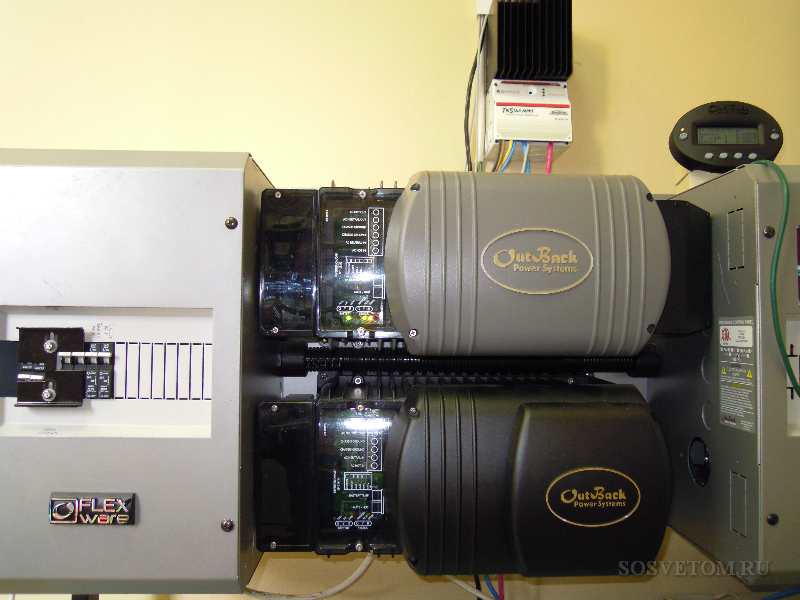

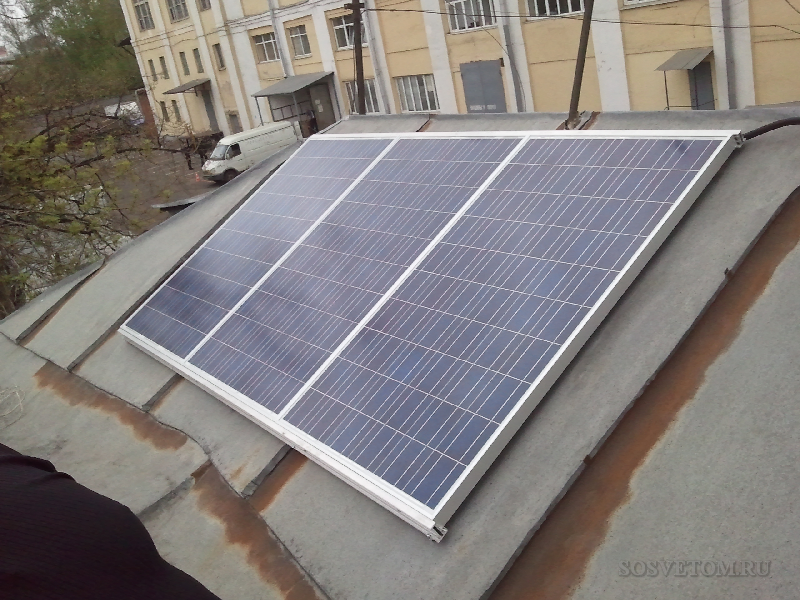

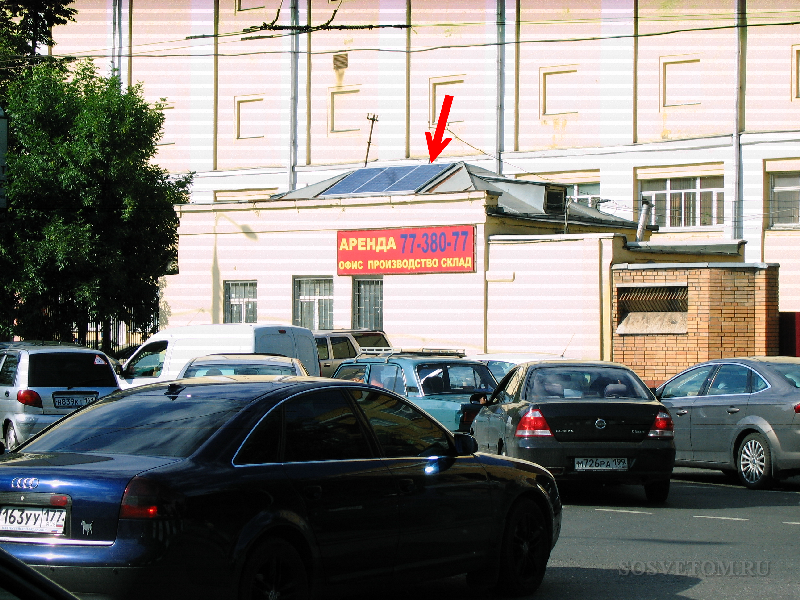

Установка на крыше офисного здания трёх солнечных панелей мощностью по 216 Вт, внутри офиса - инвертера GVFX Outback Power, и двух аккумуляторов Sonnenschein.

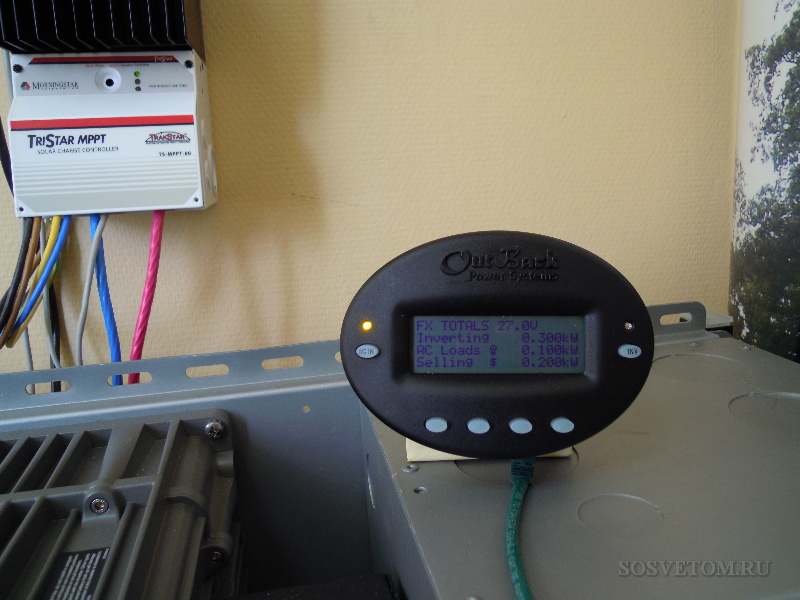

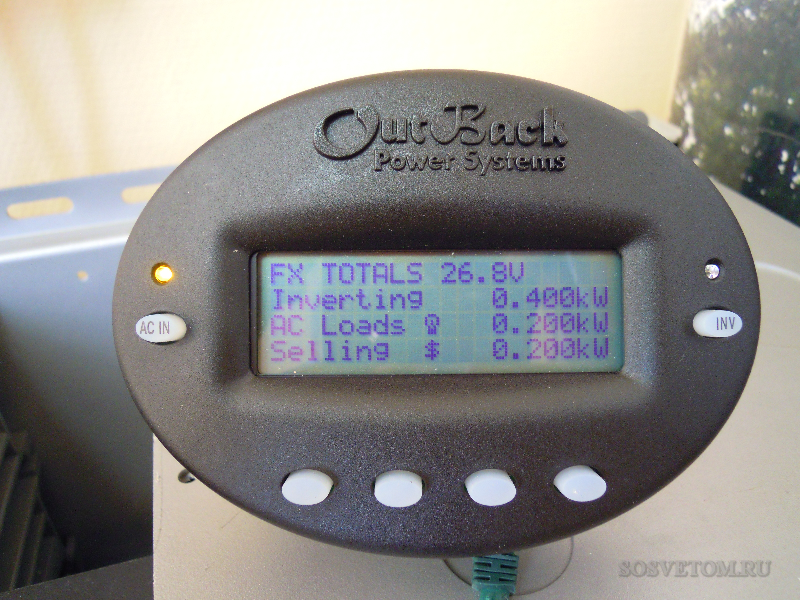

На фото 10, до включения кондиционера системный контроллер MATE показывает:
а) Первая строка - напряжение солнечных панелей 26,8 Вольт (солнце над нашим офисом в лёгкой дымке)
б) Вторая строка Inverting - мощность получаемая от солнечных панелей - 0,400 кВт
в) Третья строка AC Loads - потребляемая мощность переменного тока (AC) - 0,200 кВт
г) Четвёртая строка Selling (Продажа) - мощность переменного тока возвращаемая во внешнюю сеть - 0,200 кВт

Итак, мы видим, что днём, при среднем солнечном освещении, мы получаем 0,400 кВт электроэнергии от солнца и при включённой нагрузке с мощностью 200 Вт можем возвращать 200 Вт излишней электроэнергии во внешнюю электросеть. При желании мы можем направить эту энергию на заряд аккумуляторов, это зависит от текущих настроек инвертора.

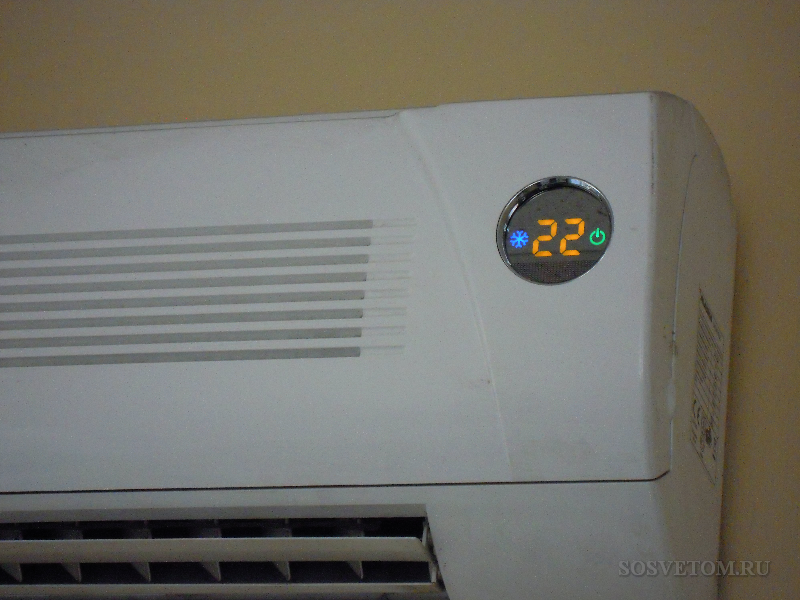

На фото 11 мы демонстрируем то, что включаем кондиционер в офисе, который является довольно мощным и потребляет в текущем режиме 500 Вт. Итого вся нагрузка становится - 700 Вт. Конечно, оргтехника и освещение в нашем офисе гораздо большей мощностью чем 700 Вт, просто к инвертору подключена только одна цепь розеток в которую включены два компьютера, радиоприёмник, кондиционер и масляный обогреватель, на этой цепи розеток мы проводим эксперименты и наглядно демонстрируем их результаты нашим потенциальным заказчикам.

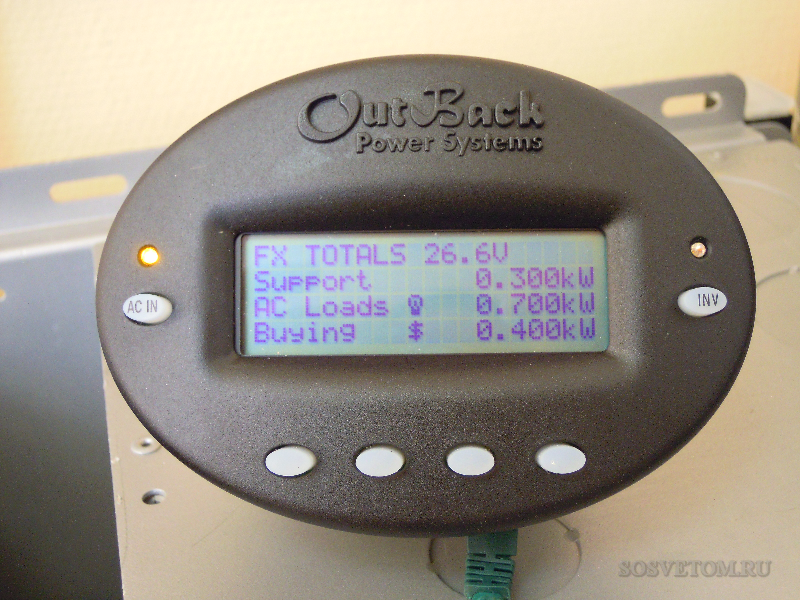

На фото 12, после включения кондиционера системный контроллер MATE показывает
а) Первая строка - напряжение солнечных панелей 26,6 Вольт (лёгкое облако подошло к солнцу над нами)
б) Вторая строка Inverting - мощность получаемая от солнечных панелей - 0,300 кВт (солнце в облаке)
в) Третья строка AC Loads - потребляемая мощность переменного тока (AC) - 0,700 кВт (кондиционер включен)
г) Четвёртая строка Buying (Покупка) - теперь мы покупаем у "Энергосбыта" 0,400 кВт или 400 Вт.

По этим трём фотографиям вы можете судить о том как работает интерактивная со внешней сетью система электро-питания на базе инвертора/зарядного устройства Outback Power серии GVFX.

Мощность, которую показывает системный контроллер MATE, округляется до 100 Вт или до 0,100 кВт, а более точные измерения энергий можно получить применяя в энергоустановке монитор FN DC .

UPD. К сожалению зимой показатели индикаторов по сбору солнечной энергии от установки из солнечных батарей на здании нашего офиса - очень низкие, по причине постоянных снегопадов, даже в этом случае есть напряжение на массиве солнечных батарей, но оно не проходит в так называемое MPPT окно которое для контроллеров заряда рассчитанных на максимальное входное напряжение 150 вольт DC обычно начинается с 48-50 вольт. Вопрос замены нашего MPPT Ethernet контроллера на похожий контроллер, но PWM типа открыт, так как найти PWM контроллер заряда на 60 А и с IP доступом не так то просто! Устанавливайте на зиму солнечные панели вертикально.
