Май 2017
Задача:Максимально использовать потенциал альтернативных источников энергии для снижения затрат на энергоснабжение и обеспечить резервное энергоснабжение загородного дома.
Решение:Установка массива солнечных батарей с использованием программируемых трекеров, ветрогенератора, и подключение бензинового генератора с автозапуском.

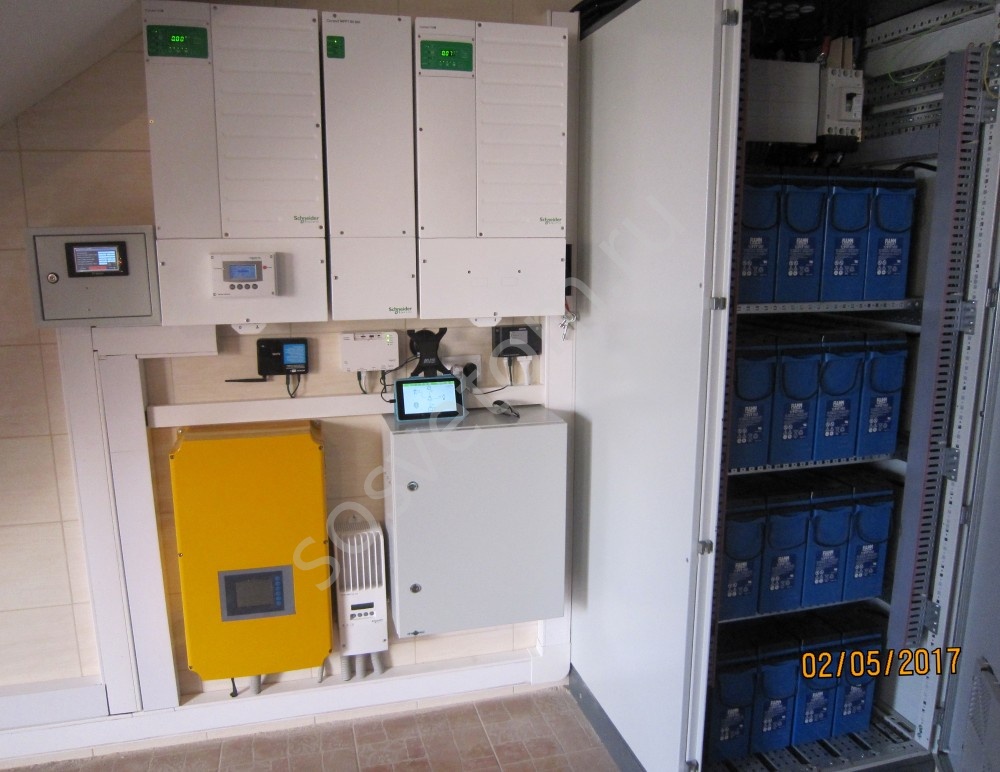

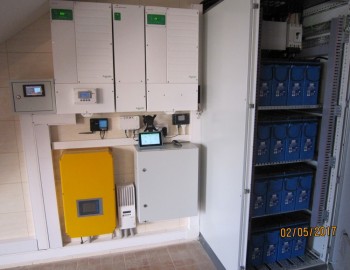

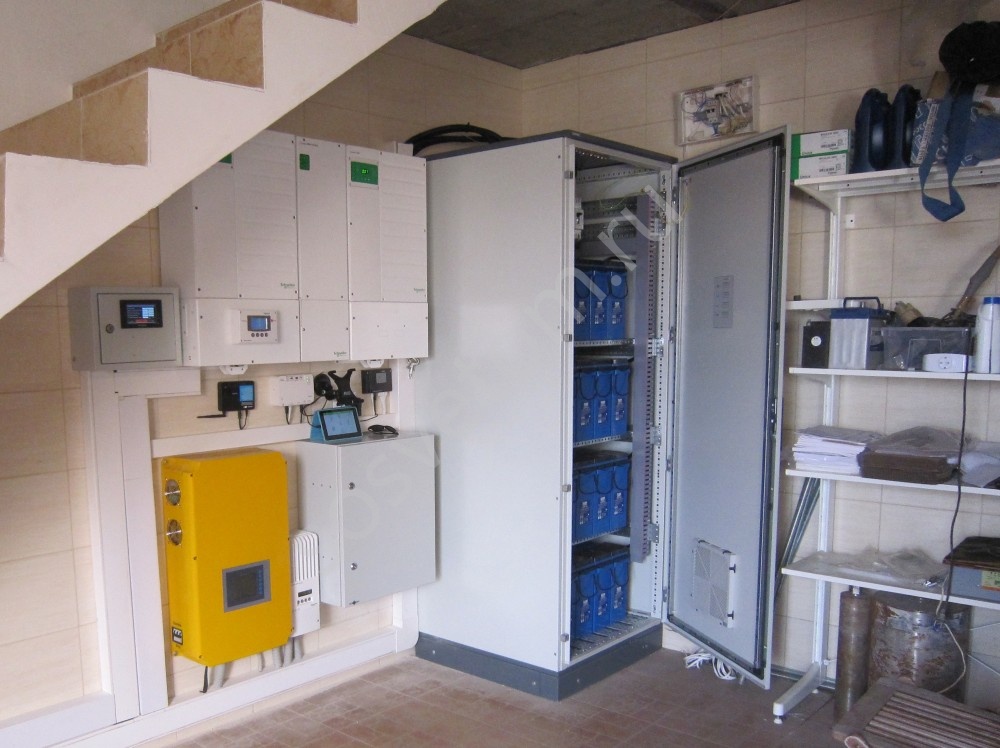

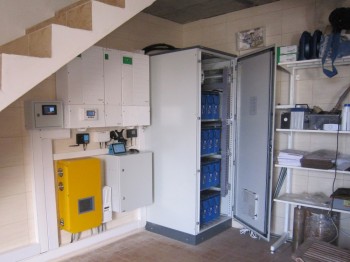

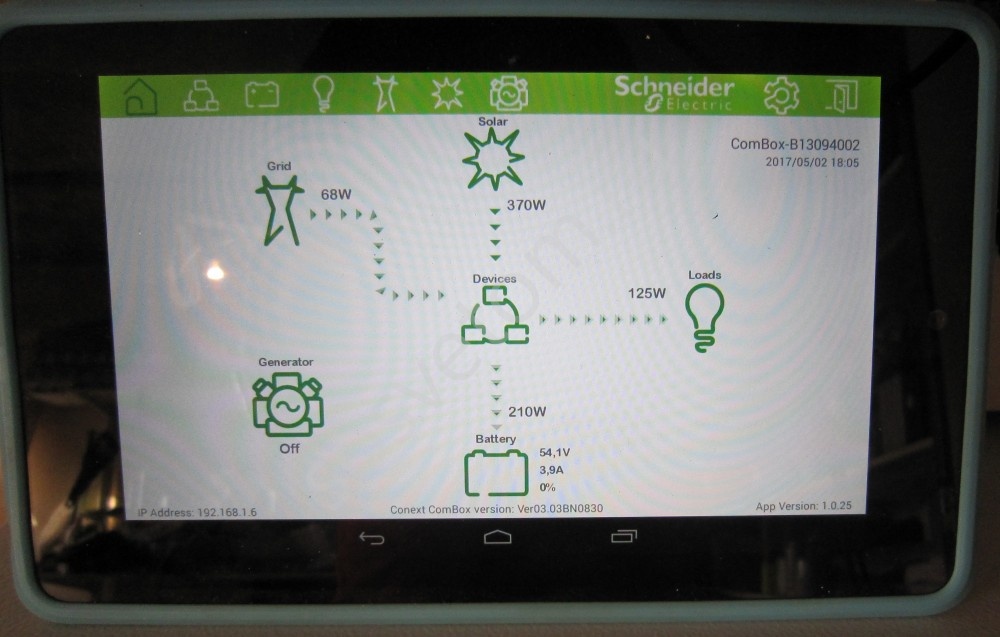

Характеристики системы:Проектная мощность генерации массива солнечных батарей - 3,7 кВт Основой системы выбраны два инвертора Schneider Electric XW+ 8548, контроллер заряда на линии солнечных батарей - Schneider Electric XWMPPT80-600. Для цепи ветрогенератора используется ШИМ-контроллер с балластной нагрузкой, который шел в комплекте с ветрогенератором, однако, на выход этого ШИМ-контроллера был установлен еще один, более эффективный, MPPT-контроллер Schneider Electric модели XWMPPT 60-150. Для автозапуска генератора применен модуль Schneider Electric AGS. Для мониторинга и настройки основных параметров системы установлена панель Schneider Electric SCP, для логирования и дистанционного наблюдения и управления системой использован модуль Schneider Electric Combox, который обеспечивает как наглядное отображение режима работы на подключенном по WiFi планшете, так и на ресурсе Conext Insight. Комментарии специалиста:Большой перепад высот (около 10 метров) между площадкой для трекеров с солнечными батареями и ветрогенератора, и местом установки инверторов, аккумуляторов и контроллеров сильно затруднял монтаж.

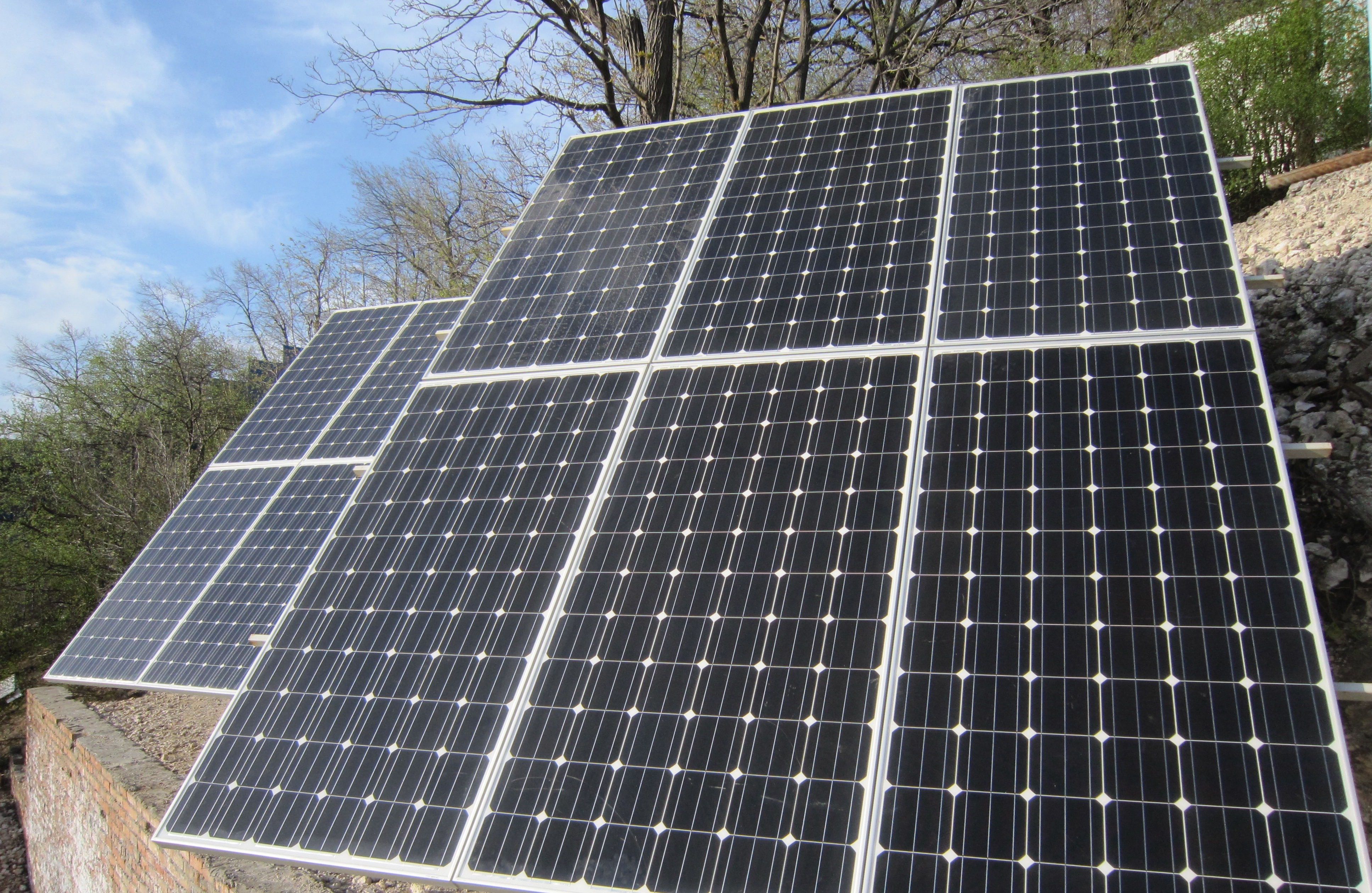

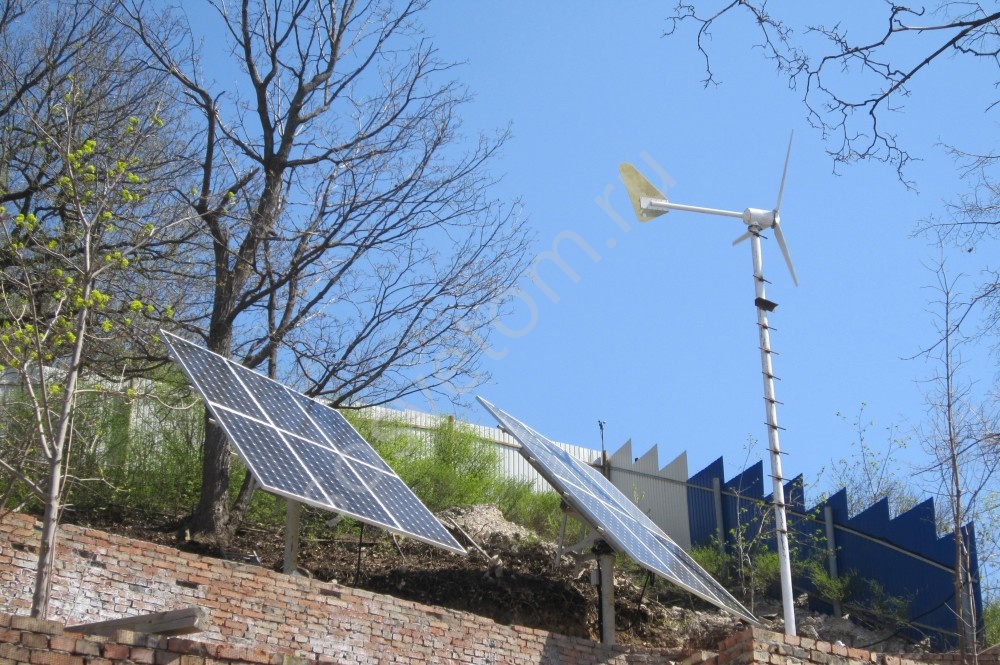

Место установки солнечных батарей и ветрогенератора на склоне берега реки Волги, в теории, должно обеспечить максимальное использование как энергии ветра, так и солнечной энергии. Применение программируемых трекеров повысило эффективность генерации энергии солнца в течение всего светового дня.
|
